| مكان المنشأ | الصين |
| اسم العلامة التجارية | ANNHUNG |
| إصدار الشهادات | ICAO, CE, ISO 9001 |
| رقم الموديل | AH-LI-B2 |

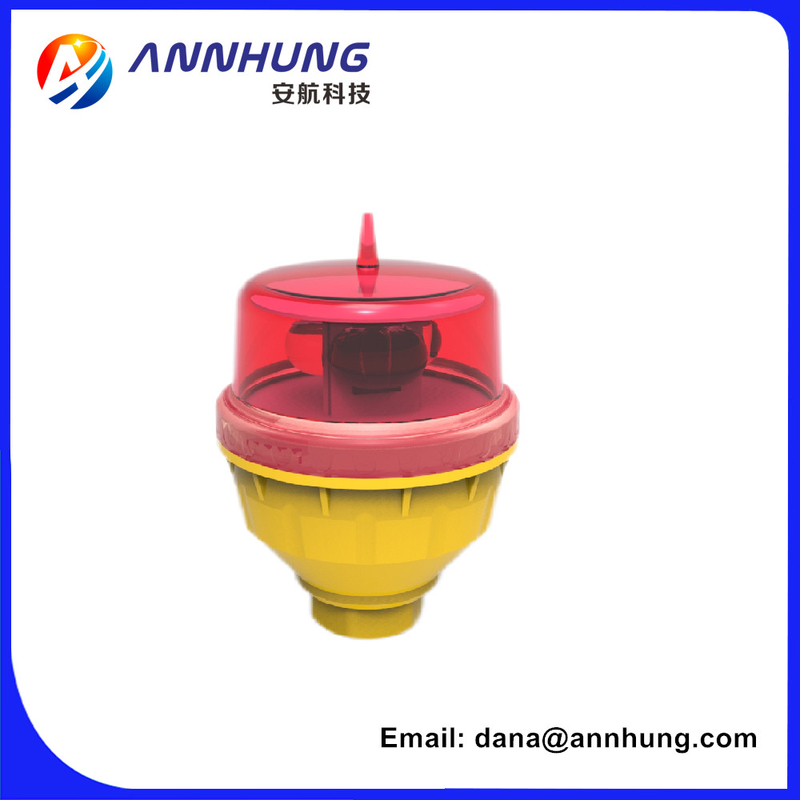

هذه ضوء التحذير للطائرة منخفضة الكثافة هو ضوء احتراق ثابت (إعداد المصنع) مصمم لتمييز قمة العائق الذي لا يتجاوز ارتفاعه 45 مترًا.يمكن أيضًا استخدامه مع ضوء التحذير للطائرات متوسطة الحماس وضوء التحذير العالي للطائرات من أجل ارتفاع العوامة.
الامتثال
ملحق الايكاو 14 ، المجلد 1 ، الطبعة السابعة ، 2016 ، الجدول 6.3 ضوء عقبة من النوع A / B / E منخفض الكثافة
FAA L-810
المميزات
الكهرباء
3 كري الطاقة العالية يؤدى، تأكد من إبقاء LED ساطعًا أثناء الاستخدام
مزود الطاقة في DC (48 فولت) و التيار المتردد (110-240 فولت تيار متردد)، يمكن أن يعمل الضوء بشكل طبيعي عند الإدخال 48VDC / 110VAC / 240VAC
تشتمل لوحة إمداد الطاقة LED على ماس كهربائى ودائرة مفتوحة ، وحماية تصاعد الخط بواسطة مكثف أكسيد المعدن
جسدي - بدني
ارتفاع الطيور الرادع على القمة
عدسة PMMA مصممة بشكل فريد لتقارب الضوء والشفافية الجيدة
يمكن أن يستخدم غطاء البولي الشفاف العالي والأشعة فوق البنفسجية 3-5 سنوات بدون اصفرار
حماية من الأشعة فوق البنفسجية قاعدة لون أصفر لامع مغلفة بمسحوق تجعل الرؤية أفضل وكذلك حياة طويلة في البيئات القاسية
المادة الأساسية هي الألومنيوم المصبوب الذي يتمتع بمقاومة قوية للتآكل ، وحماية ضد الصدمات والاهتزازات
3 / 4inch ثقب الموضوع جعل تركيب القطب سهل
لا برغي نوع الإصلاح - مجرد لف ، سيتم تثبيت الغطاء بإحكام
تصميم النظام
خلية ضوئية مدمجة للتشغيل النهاري / الليلي (الغسق حتى الفجر ، يتم تشغيله تلقائيًا عندما يكون نصوع الخلفية أقل من 50cd / m2
ثابت (إعداد المصنع) / 20FPM / 30FPM / 60FPM تبديل DIP على ثنائي الفينيل متعدد الكلور
الحماية من الصواعق والبرق
اختياري
اتصال التنبيه (NO COM NC) للمراقبة عن بعد
الصمام الأشعة تحت الحمراء للطيار باستخدام NVG
وميض مزامنة GPS
تطبيق
يمكن استخدام ضوء التحذير للطائرات منخفضة الكثافة AH-LI-B2 بمفرده في الجزء العلوي من المبنى الشاهق ، المدخنة العالية ، أبراج التأشير (الاتصالات ، GSM ، الميكروويف والتلفزيون) ، القطب العالي ، رافعة برجية ، توربينات الرياح ، إلخ. عندما يكون الارتفاع أقل من 45 م.
l عندما يكون جسم العائق أعلى من 45 مترًا ، يمكن استخدام AH-LI-B2 مع ضوء عائق عالي الكثافة أو عالي الكثافة للإشارة إلى العوائق الخطرة مع ضوء أمان أحمر ثابت.
| مواصفات | AH-LI-B2 كثافة منخفضة L810 مفرد ضوء تحذير الطائرات |
| خصائص الضوء | |
| مصدر ضوء | يؤدى |
| الألوان المتاحة | أحمر (لون آخر اختياري) |
| كثافة (كانديلا) | .532.5cd (النوع B) ، والبعض الآخر اختياري (10cd ، 100cd ، إلخ) |
| الإخراج الأفقي (بالدرجات) | 360 |
| التباعد العمودي (بالدرجات) | ≥10 |
| خصائص الفلاش | حرق ثابت / 20/30/60 قابل للتعديل |
| وضعية التشغيل | من الغسق إلى الفجر تلقائيًا كمعيار. |
| تجربة الحياة LED (ساعات) | > 100،000 |
| الخصائص الكهربائية | |
| جهد التشغيل | DC (12V ، 48VDC) أو AC (110-240VAC) أو غيرها |
| الطاقة (W) | 2.5 |
| زيادة البرق |
IEC61000-4-5 L- N ± 3kV IEC61000-4-5 L- PE ± 6 كيلو فولت IEC61000-4-5 N- PE ± 6 كيلو فولت
|
| كهرباء | IEC61000-4-2 تفريغ التلامس 8 كيلو فولت |
| دائرة حماية | المدمجة |
| الخصائص البدنية | |
| مواد الجسم | بولي كربونات |
| مادة أساسية | ألمنيوم مصبوب بالقالب |
| تصاعد | 3/4 بوصة خيط الأنابيب كمعيار.1 بوصة كخيار |
| البعد (مم) | ×90 × 130 |
| الوزن (كجم) | 0.3 |
| متوسط العمر المتوقع للمنتج | 5 سنوات بلس |
| العوامل البيئية | |
|
درجة الحرارة المحيطة (℃) -55 ℃ ~ + 70 ℃ |
-40 ~ 55 |
| درجة حرارة التخزين (℃) | -55 ~ 70 |
| رطوبة | 10٪ -95٪ رطوبة نسبية (بدون تكاثف) |
| سرعة الرياح | 240 كم / ساعة |
| ضد للماء |
IP66
|
| الامتثال | |
| منظمة الطيران المدني الدولي | الملحق 14 المجلد 1 ، "تصميم المطارات |
| الطبعة السابعة للعمليات يوليو 2016 ، الجدول 6.3 | |
| ضوء عقبة من النوع A / B / E منخفض الكثافة | |
| FAA | L-810 |
| خيارات متاحه | |
| معدل وميض | |
| NVG (نظارات للرؤية الليلية) متوافق مع LED | |
| مراقبة GSM | |
| إنذار اتصال جاف (NO COM NC) | |
| وميض مزامنة GPS |
تنزيل ورقة البيانات:تحميل AH-LI-B2 L810 منخفض الكثافة أحادي ...
